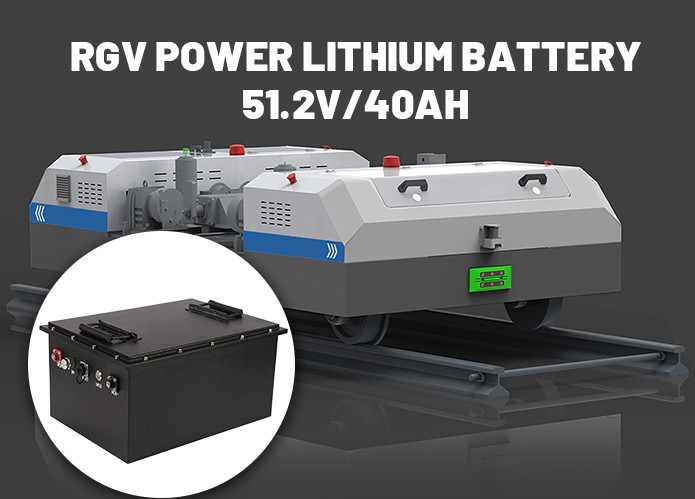

51.2V 40AH RGV schemat projektowania baterii zasilania

W zależności od potrzeb i specyfikacji klienta (wymagających mocy wagonów),i rzeczywiste dzienne przebieg 30-40 kilometrów i wykorzystanie niskiej temperatury -20 stopni zrzutów środowiskowych, specyfikacja 51.2V/40AH. W odniesieniu do ogniw akumulatorowych wykorzystuje się długotrwałe baterie litowe trójwymiarowe krajowych marek pierwszej linii,i odpowiednie parametry klientów są realizowane z 14 serii 8 i połączeniaJeśli chodzi o ochronę obwodu baterii litowej, 14 series hardware protection circuit +14 series charge balance circuit + temperature protection circuit is used to achieve the maximum overcurrent of the finished lithium battery of 150A and continuous discharge current of 60AOchrona litowa: ochrona przed zwarciem, ochrona przed przeładowaniem, ochrona przed przeładowaniem, ochrona przed przepływem, ochrona przed temperaturą, równowaga itp.

Schemat projektowania baterii zasilania pojazdu RGV:

1) Płyty ochronne (PCM): głównie do projektowania ładowalnego akumulatora litowego linii ochronnej, ze względu na właściwości chemiczne samej baterii litowej,konieczność zapewnienia nadliczki, przeładowania, zwarcia, przepływu prądu, temperatury i innych funkcji ochronnych w celu uniknięcia spowodowania spalania, wybuchu i innych zagrożeń.
2) IC ochrony (Protection IC): główny układ zabezpieczający układu projektowego, który monitoruje funkcje przeładowania, przeładowania, przepływu, zwarcia itp.Spraw, żeby komórka działała w sejfie., stabilny i wydajny zasięg.
3) Przełącznik temperatury: przeznaczony głównie do ochrony temperatury.przełącznik temperatury działa w celu uzyskania ochrony przed nadciśnieniem, i automatycznie odzyskuje, gdy temperatura spada.
5) 26650 baterii litowo-jonowych / 26650/5000mah /3.6V (bateria samochodowa).
6) MOSFET: MOSFET, który odgrywa rolę przełącznika w obwodzie ochronnym,i zawsze sprawia, że napięcie na obu końcach obciążenia ani wzrasta, ani maleje, aby zapewnić stabilność napięcia.

Parametry produktu:

Napęd nominalny: 51,2 V
Pojemność nominalna: 40AH
Rozmiar baterii: 371*269*146mm
Opór wewnętrzny akumulatora: ≤ 50 mΩ
Masa baterii: 16 kg
Prąd ładowania: mniejszy niż lub równy 15A
Prąd ciągłego rozładowania: mniejszy niż lub równy 60A
Prąd ochronny: standardowy 150A
Napięcie ładowania: 58,8 V
Włókno odcięcia rozładowania: 39,2 V
Żywotność: ≥ 500 razy
Temperatura ładowania: 0 ~ 45°C
Temperatura rozładowania: -20 ~ 60 °C
Temperatura przechowywania: -20 ~ 35 °C
Ochrona temperatury akumulatora: 70°C±5°C

Główne cechy:

1, zestaw baterii jest bezpieczny, dobre działanie w niskich temperaturach, długa żywotność cyklu.
2, żywotność cyklu baterii jest wysoka, zgodnie z niską emisją dwutlenku węgla, oszczędnością energii, ochroną środowiska koncepcja wartości.
3, wbudowany w baterie system BMS, z wieloma funkcjami ochronnymi, system ochrony (PCM/BMS) wszystkie przyjmują najnowocześniejsze układy i MOS w Japonii i Stanach Zjednoczonych.
4, materiał akumulatorowy Li-Ni-Co-Mn-O (materiał terenowy), LiFePO4 (żelazo litowe) jest dostępny.
5, może wybrać baterię krajowej marki jako jednostkę połączoną w celu zapewnienia spójności, stabilności i bezpieczeństwa zestawu baterii.
6, może być kombinacją wielościągów i modułową konstrukcją baterii.
7Akumulator ma wbudowaną ochronę temperatury.
8Wodoszczelność: IP65
